BirdBlocker BB-TopGuard – Sistema anti-posa per pannelli solari

BirdBlocker BB-TopGuard è un sistema anti-posa per pannelli solari progettato per rendere difficile agli uccelli posarsi e sostare sul bordo superiore dei moduli fotovoltaici. Impedendo che questo bordo diventi un punto di appoggio abituale per piccioni, gabbiani, corvi e altri uccelli, aiuta a ridurre gli escrementi che possono cadere sulla superficie dei pannelli.

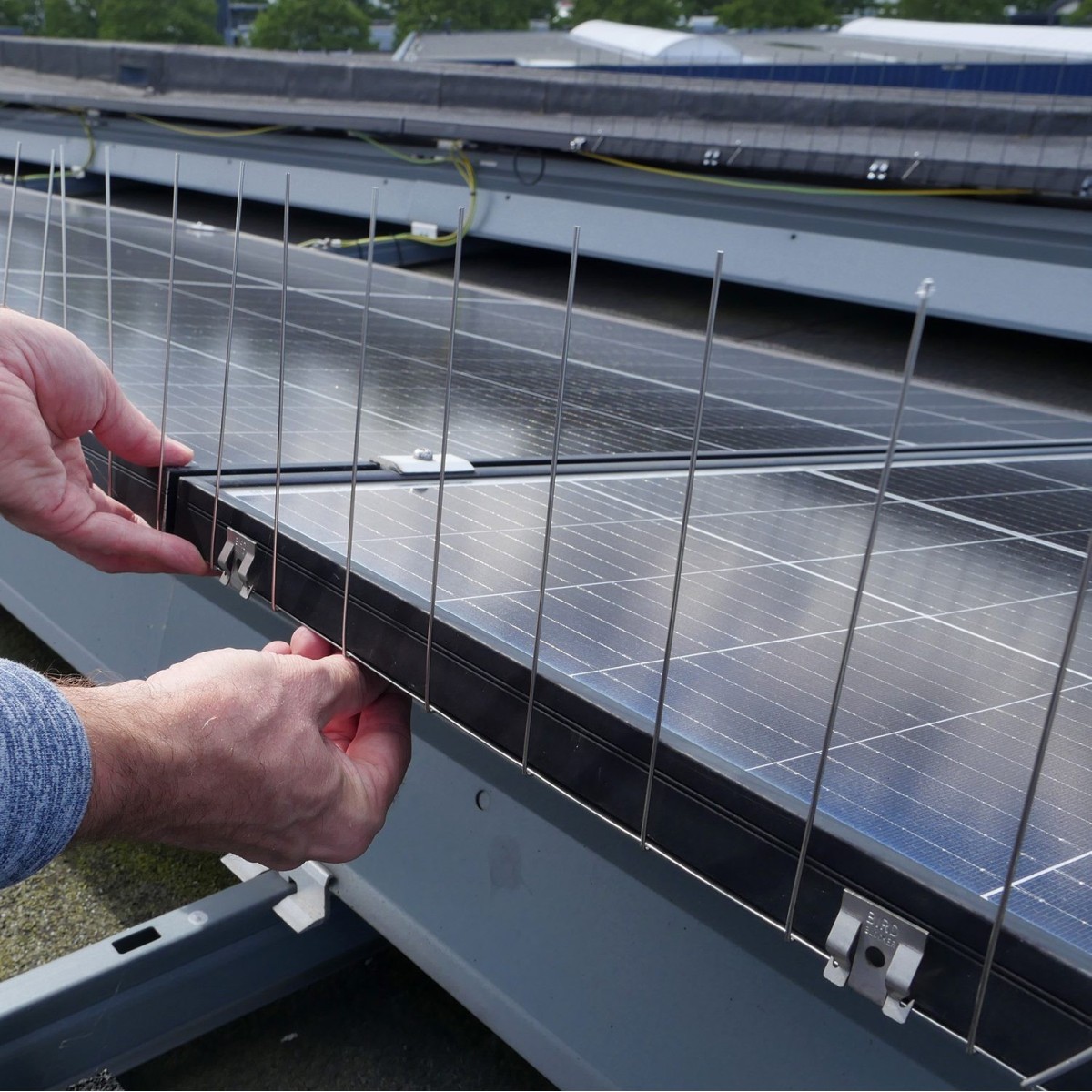

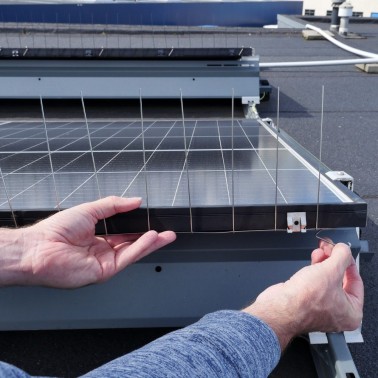

BB-TopGuard è particolarmente indicato per impianti fotovoltaici su coperture piane, impianti fotovoltaici a terra e sistemi fotovoltaici galleggianti. Si fissa direttamente al telaio del pannello tramite apposite clip, senza forare né modificare il modulo.

Ogni confezione contiene 30 metri di BB-TopGuard, suddivisi in elementi da 1 metro. Le clip di fissaggio sono vendute separatamente.

Il prodotto è disponibile in due versioni: Standard e Double. Prima di scegliere la versione è importante capire quale parte dell'impianto protegge ciascuna variante e come sono disposti i pannelli.

BB-TopGuard Standard e Double: qual è la differenza?

• BB-TopGuard Standard: è dotato di aste verticali e protegge direttamente il bordo superiore del pannello sul quale viene installato. È utilizzato negli impianti con file orientate a sud e anche in alcune configurazioni Est-Ovest.

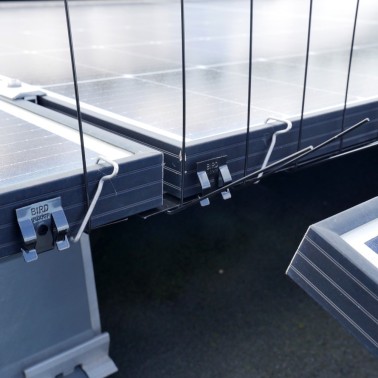

• BB-TopGuard Double: dispone delle stesse aste verticali e aggiunge aste inclinate lunghe 10 cm che si estendono verso lo spazio compreso tra due file di pannelli contrapposte. Viene utilizzato in determinate configurazioni Est-Ovest.

Importante: BB-TopGuard Double non protegge da solo il bordo del pannello opposto. Negli impianti Est-Ovest, ciascuno dei due bordi superiori contrapposti deve avere il proprio BB-TopGuard. La distanza tra i due bordi determina se utilizzare Standard o Double su ciascun lato.

BB-TopGuard Standard o Double? Come scegliere la versione corretta

Impianti orientati a sud

In un impianto su copertura piana orientato a sud, le diverse file di pannelli sono inclinate nella stessa direzione.

In questo tipo di installazione si utilizza BB-TopGuard Standard, posizionato lungo il bordo superiore rialzato di ogni fila che desideri proteggere.

BB-TopGuard Standard è anche la versione indicata per impianti fotovoltaici a terra e sistemi fotovoltaici galleggianti.

Impianti Est-Ovest con file di pannelli contrapposte

In una configurazione Est-Ovest, due file di pannelli sono inclinate in direzioni opposte e i rispettivi bordi superiori si trovano uno di fronte all'altro.

Per scegliere la combinazione corretta devi misurare la distanza tra i due bordi superiori contrapposti, cioè lo spazio libero tra i bordi dei pannelli e non la distanza tra le strutture o tra le file complete.

Standard + Standard, Double + Standard e Double + Double non sono kit. Queste indicazioni specificano quale versione di BB-TopGuard deve essere installata su ciascuno dei due bordi contrapposti. Le confezioni Standard e Double si acquistano separatamente.

Cosa protegge esattamente BB-TopGuard Double?

BB-TopGuard Double protegge direttamente il bordo del pannello sul quale è installato tramite le sue aste verticali. Inoltre, dispone di aste inclinate lunghe 10 cm che si estendono verso lo spazio tra le due file contrapposte.

Queste aste aggiuntive aiutano a proteggere lo spazio tra le file, ma non sostituiscono la protezione necessaria sul bordo del pannello opposto. Anche quel secondo bordo deve quindi essere dotato di BB-TopGuard Standard o Double, in funzione della distanza tra i due bordi.

Cosa contiene la confezione?

• 30 metri della versione BB-TopGuard selezionata: Standard o Double.
• Ogni singolo elemento misura 1 metro di lunghezza.
• Realizzato in acciaio inox.
• Le clip di fissaggio non sono incluse e devono essere acquistate separatamente.
• Negli impianti Est-Ovest può essere necessario acquistare confezioni di entrambe le versioni.

Quanto BB-TopGuard mi serve?

La quantità necessaria si calcola in base ai metri lineari totali di bordo superiore da proteggere.

Impianto orientato a sud

Somma la lunghezza dei bordi superiori di tutte le file sulle quali installerai BB-TopGuard Standard.

Poiché ogni confezione contiene 30 metri, dividi il totale dei metri lineari per 30 e arrotonda sempre per eccesso al numero intero di confezioni necessarie.

Impianto Est-Ovest

Nelle configurazioni Est-Ovest devi calcolare entrambi i bordi contrapposti. In base alla distanza tra i due bordi, stabilisci poi quale richiede Standard e quale Double e calcola separatamente il numero di confezioni necessario per ciascuna versione.

Esempio: se hai due bordi contrapposti lunghi 30 metri ciascuno e distanti 10 cm:

• primo bordo: 30 m di Double;
• secondo bordo: 30 m di Standard;
• materiale necessario: 1 confezione di BB-TopGuard Double + 1 confezione di BB-TopGuard Standard, oltre alle relative clip di fissaggio.

Se hai dubbi sul calcolo, puoi inviarci fotografie o una planimetria dell'impianto, la lunghezza delle file e, nei sistemi Est-Ovest, la distanza tra i bordi superiori contrapposti.

Quante clip servono per installare BB-TopGuard?

Le clip di fissaggio sono vendute separatamente. Come riferimento, puoi calcolare circa 8 clip per ogni metro lineare di BB-TopGuard.

Ogni confezione contiene 50 clip, sufficienti per coprire circa 6 metri lineari.

La quantità esatta può variare in funzione del tipo di telaio, della disposizione dei moduli e delle condizioni specifiche dell'installazione.

Negli impianti fotovoltaici galleggianti è consigliata una maggiore densità di clip per tenere conto dei carichi del vento e del movimento della piattaforma. Per questi progetti ti consigliamo di verificare preventivamente l'installazione prima di calcolare il numero di fissaggi necessario.

Quali clip servono per BB-TopGuard?

La clip corretta dipende dal design e dalle dimensioni del telaio del pannello solare. Le clip sono disponibili come accessori separati, in modo da poter scegliere il modello compatibile con i tuoi moduli.

Telai con flangia piatta – Flat Flange

I pannelli solari con un telaio tradizionale dotato di flangia piatta utilizzano le clip specifiche BB-TopGuard.

Per scegliere la versione corretta devi verificare:

• W: profondità della flangia. Le clip disponibili sono compatibili con profondità da 20 a 35 mm.
• H: altezza del telaio. Sono disponibili versioni per telai alti 30–35 mm e 36–41 mm.

Queste misure sono normalmente riportate nella scheda tecnica del pannello fotovoltaico.

Telai Box Design

Alcuni pannelli solari moderni utilizzano un profilo chiuso Box Design, soprattutto sui lati corti del modulo. In questi casi è possibile utilizzare le relative BB-BoxClip.

Per scegliere la clip corretta devi verificare altezza e larghezza del profilo del telaio:

• 8–13 mm oppure 14–18 mm: larghezza del profilo.
• 30 mm oppure 35 mm: altezza del profilo.

Le quattro combinazioni più comuni sono quindi:

• 30 mm di altezza × 8–13 mm di larghezza;
• 35 mm di altezza × 8–13 mm di larghezza;
• 30 mm di altezza × 14–18 mm di larghezza;
• 35 mm di altezza × 14–18 mm di larghezza.

BB-TopGuard può normalmente essere installato senza particolari difficoltà su telai Box Design con una larghezza del profilo di 14–18 mm. L'installazione è possibile anche su profili da 8–13 mm, anche se il montaggio può risultare più stretto.

Se non sei sicuro di quale clip scegliere, inviaci la scheda tecnica del tuo pannello solare. Il disegno o la sezione del telaio ci permetteranno normalmente di identificare la clip di fissaggio corretta.

Come funziona BB-TopGuard?

BB-TopGuard crea una barriera fisica anti-posa lungo il bordo superiore del pannello solare. Le aste rendono difficile agli uccelli trovare un punto stabile sul quale atterrare e rimanere appoggiati.

Riducendo la possibilità di posarsi in questo punto, BB-TopGuard aiuta a limitare una delle fonti abituali di escrementi sui pannelli solari.

Il sistema non utilizza elettricità, suoni né parti mobili.

BB-TopGuard Standard

Ogni elemento misura 100 cm di lunghezza ed è dotato di aste verticali lunghe 17 cm misurati dal punto di fissaggio.

L'altezza effettiva sopra la superficie del pannello sarà leggermente inferiore a 17 cm, in funzione dello spessore del modulo.

BB-TopGuard Double

Dispone anch'esso di aste verticali da 17 cm e aggiunge aste trasversali inclinate lunghe 10 cm.

La misura di 10 cm si riferisce alla lunghezza dell'asta inclinata e non deve essere interpretata come una sporgenza orizzontale esatta di 10 cm.

Quale problema aiuta a risolvere BB-TopGuard?

Gli uccelli utilizzano spesso il punto più alto delle file di pannelli solari come posatoio abituale. Da questa posizione, gli escrementi possono cadere e distribuirsi sulla superficie dei moduli fotovoltaici.

Negli impianti fotovoltaici di grandi dimensioni questa contaminazione può comportare:

• cicli di pulizia più frequenti;
• maggiori costi di manutenzione;
• riduzione delle prestazioni energetiche;
• maggiore rischio di hot spot;
• degrado accelerato delle celle;
• riduzione della vita utile dell'impianto.

BB-TopGuard interviene direttamente sull'origine di questo problema, rendendo fisicamente più difficile agli uccelli utilizzare il bordo rialzato dei pannelli come punto di posa. Non deve essere considerato un sistema in grado di eliminare completamente qualsiasi deposito di escrementi sull'impianto né sostituisce la normale pulizia e manutenzione dei moduli.

Principali vantaggi di BB-TopGuard

• Progettato specificamente per i pannelli solari: protegge il bordo superiore utilizzato dagli uccelli come punto di posa.
• Aiuta a ridurre gli escrementi sui moduli: interviene su una delle principali fonti di contaminazione.
• Nessuna perforazione: le clip si fissano direttamente al telaio del pannello.
• Versioni Standard e Double: permettono di adattare l'installazione a configurazioni orientate a sud e Est-Ovest.
• Sistema modulare: elementi da 1 metro forniti in confezioni da 30 metri.
• Realizzato in acciaio inox.
• Scalabile: adatto alla protezione di più file anche in grandi impianti fotovoltaici.

Dove può essere installato BB-TopGuard?

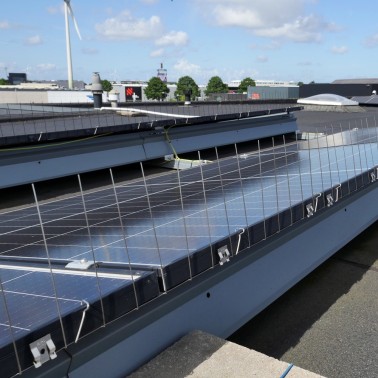

Coperture piane orientate a sud

BB-TopGuard Standard viene installato lungo il bordo superiore rialzato delle file di pannelli.

Coperture piane Est-Ovest

Si utilizzano Standard e/o Double in funzione della distanza tra i bordi superiori contrapposti.

Impianti fotovoltaici a terra

BB-TopGuard Standard è adatto agli impianti fotovoltaici a terra e può essere installato lungo più file di pannelli come sistema anti-posa modulare e scalabile.

Impianti fotovoltaici galleggianti

BB-TopGuard Standard può essere utilizzato anche su impianti fotovoltaici galleggianti. È consigliata una maggiore densità di clip a causa dei carichi del vento e del movimento della piattaforma.

BB-TopGuard e BirdBlocker BB85, BB125 e BB200: cosa protegge ciascun sistema?

I due sistemi risolvono problemi diversi negli impianti fotovoltaici.

BB-TopGuard è progettato per rendere difficile agli uccelli posarsi sul bordo superiore dei pannelli solari.

I modelli BirdBlocker BB85, BB125 e BB200 sono invece progettati per chiudere lo spazio tra i pannelli solari e il tetto, impedendo agli uccelli di accedere alla zona sotto i moduli per ripararsi o costruire nidi.

• Uccelli che si posano sul bordo superiore del pannello → BB-TopGuard.
• Uccelli che entrano o nidificano sotto i pannelli → BirdBlocker BB85 / BB125 / BB200.

Prima di scegliere il prodotto, identifica quindi con precisione dove si verifica il problema.

Caratteristiche tecniche di BB-TopGuard
